1차 점검
1. $ (792)_{10} $ 를 bCD 코드로 표현하시오.
2. $ 0110_{2} $ 를 그레이코드로 표현하시오
3. 그레이코드 1110이 주어졌을 때 이걸 2진수로 변환하시오.
4. 수신된 해밍코드가 0100101일때 에러가 있는지, 에러가 있다면 어디에 발생했는지 서술하시오
5. NMOS 게이트를 이용하여 OR 게이트 회로와 XOR 게이트회로를 구현하시오
6. 부울 대수의 규칙과 법칙들을 이용하여 아래의 부울 함수를 간략화하고, 구현되는 회로를 비교하라
F = xy+ x(y + z) + y(y + z)
7. 드모르간의 정리를 이용하여 아래 부울 함수들$ (F_{1}, F_{2}) $에 대한 보수 $ (F_{1}', F_{2}') $를 각각 구하라
a. $ F_{1} $ = ABC +DEF
b.$ F_{2} $ = x(y + z')

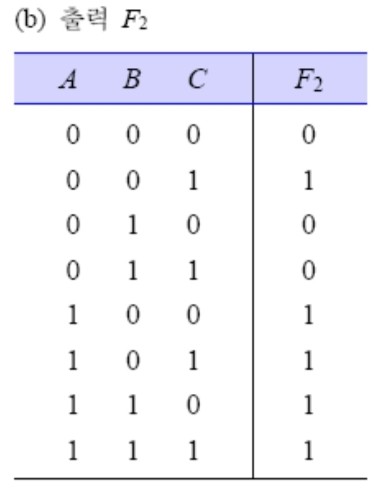

표1(세 변수 시스템에서의 최소항과 최대항들)
8. 표1로부터 최소항을 이용하여 $ F_{1} $ 및 $ F_{2} $에 대한 부울 함수를 구하라
9. 표1로부터 최대항을 이용하여 $ F_{1} $ 및 $ F_{2} $에 대한 부울 함수를 구하라
10. CMOS로 NAND 게이트와 NOR 게이트 회로를 작성하시오.
11. F = $ A\bigoplus B $ 의 회로를 작성하시오.
12. F = $ A\bigodot B $ 의 회로를 작성하시오.
13. 극장에 관객이 입장할 때마다 센서가 작동하여 펄스 신호를 한 개씩 발생시키는 장치가 설치되어 있다.**영화가 시작되기 직전 10분동안 입장하는 관객 수만 카운트하는 회로를 구성하라**
14. 자동차 운전자가 엔진을 켠 후 5초 이내에 안전벨트를 착용하지 않으면 경고음(alrm)이 울리는 회로를 구성하라,
(단 경고음이 울린 후에라도 안전벨트를 착용하면 즉시 경고음이 꺼지도록한다)
15. 어떤 주택에 침입탐지시스템을 설치하려고 한다.**현관문과 두 개의 창문에 침입탐지가 센서가 각각 한 개씩 설치되어 있으며,**그들 중의 어느 한 곳에서라도 침입자가 있어 센서 출력이 1이 된다면 경고음이 울리도록 시스템을 구성하라
16. 프린터에서 토너가 부족해지거나 용지가 없는 경우에는 경고등이 켜지게 하는 회로를 구성하라
17. 어떤 은행에서 사용 중인 금고는 근무시간이 아닐 때는 담당직원과 보안요원이 모두 입회한 경우에만 열 수 있다.따라서 그 조건이 만족되지 않은 상태에서는 '금고 사용불가'를 알리는 적색 경고등이 켜저 있도록 해주는 회로를 구성하라
18. 2진 덧셈 규칙은 아래 표와 같이 표현할 수 잇다. 합(S)과 올림수(C)를 생성하는 회로를 구성하라.
19. 2-비트 길이의 두 개의 2진수들( $ A=a_{1}a_{0}, B=b_{1}b_{0} $) 간에 크기를 비교하고, 같은 경우에는 '1'을 출력하는 회로를 구성하라
정답
- 0111 1001 0010
- 0101
- 1011
- 0101101
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
