LAN의 구성요소:통신 소프트웨어

LAN의 구성요소: 통신 소프트웨어

• 동일한 LAN에 있는 노드끼리 서로 통신을 하려면 모든 노드가 프로토콜이 똑같은 통신 소프트웨어를 사용

1. LAN의 분류

• LAN은 네트워크를 구성하는 기하학적인 형태
• 하나의 채널에 여러 단말기가 접근하는 방식과 채널에 데이터를 싣는 방식에 따라 다음 표와 같이 분류

분류	종류
네트워크 형태(토폴리지)	스타형,버스형,링형,트리형
접근 방식	CSMA/CS, 토큰 링, 토큰 버스
전송 방식	베이스밴드 LAN, 브로드밴드 LAN

2. 스타형

• 중앙의 네트워크 제어 장치를 중심으로 각 노드를 점-대-점 방식으로 연결
• 장점: 보수와 관리가 용이하다
• 단점: 중앙제어가 고장 나면 전체가 마비

3. 버스형

• 전송매체 하나에 노드 여러 개를 연결
• Token이 있을때만 데이터를 보낼 수 있다. (토큰은 순차적으로 돌아감)
• 장점: 설치 간단, 노드 추가 용이, 특정 노드가 고장 나도 해당 노드만 제한하면 되고 다른 노드에는 영향 없음
• 단점: 망 전체를 제어하는 장치가 없어 잡음 감지가 어렵고 비효율적, 충돌 발생 가능성 있음(CSMA/CD 프로토콜 방식 필요)

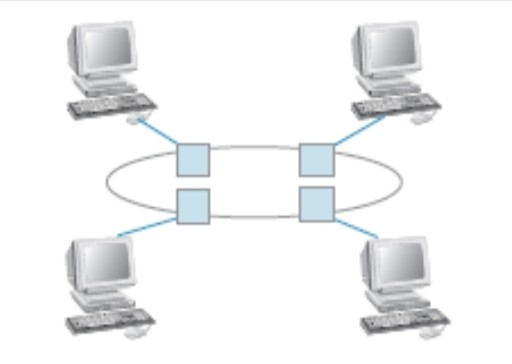

4.링형

• 전송매체가 원형을 이루며, 노드가 그 원형에 순차적으로 연결
• Token이 있을때만 데이터를 보낼 수 있다. (토큰은 순차적으로 돌아감)
• 장점: 총 선로 길이를 짧게 구성 가능
• 단점: 노드의 추가, 삭제가 복잡

5. 트리형

• 확장 용이, 관리 편리, 구조적 분할 가능
• 상위 노드 장애 시 하위 전체 영향, 설치 복잡
